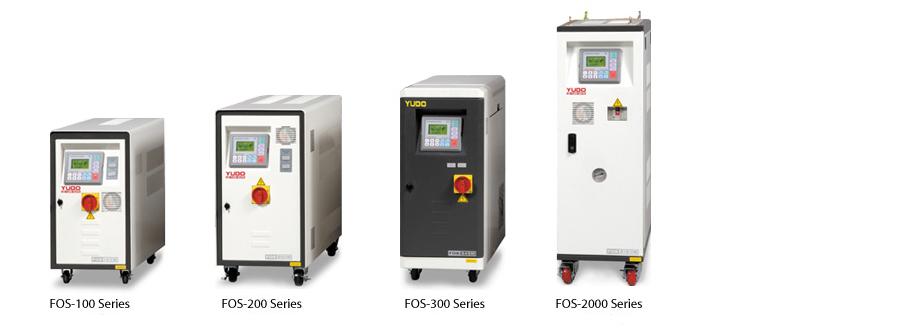

Термостаты

Предлагаем вашему вниманию термоконтроллеры с водяным (до 95º) и масленым теплоносителями (до 160º). Назначение – прогрев пресс-формы до необходимой по технологическим требованиям температуры. Выпускаются одно и двухканальном и многоканальном исполнениях.

СПЕЦИФИКАЦИЯ ТЕРМОСТАТОВ (Общая).

Модель Диапазон рабочей температуры Circuit(Loop) Произво-дитетельность
(литров/минуту)
Зона Контроллер температуры Примечания
FOS-100 Series С водяным носителем:
диапазон температур +20℃ ~95℃

Со спец. жидкостью:
Диапазон температур. +20℃ ~150℃
Indirect Cooling
(закрытого типа)
*Tank Type
40~80 Одно-канальная
Двух-канальная
P.I.D
(YUTEC-FTC)

FOS-200 Series С водяным носителем:
диапазон температур. +10℃ ~140℃
Direct cooing
(Открытого типа)
30~90 Одно- P.I.D
(YUTEC-FTC)

FOS-300 Series С водяным носителем:
диапазон температур: 50℃ ~160℃

Со спец. жидкостью:
Диапазон температур. +70℃ ~160℃
Indirect Cooling
(закрытого типа)
*Tank Type
30~90 канальная
Двух-канальная
P.I.D
(YUTEC-FTC)
Высоко-температурный
FOS-2000 Series С водяным носителем:
Диапазон температур.+10℃ ~120℃
Direct cooing
(Открытого типа)
90~430 Много канальная
(Опционная)
P.I.D
(YUTEC-FTC)
С высокой скоростьюпотока носителя

СПЕЦИФИКАЦИЯ ТЕРМОСТАТОВ серии FOS-100

Модель FOS-140M[P] FOS-160M FOS-180M[P]
Электропитание AC 220V/380V±10%,50/60 Гц, 3 фазы
Температурный контроллер PID (± 0.5˚C) , YUTEC-FTC , SSR
Теплоноситель Вода : ~ 95˚C(203˚F)  SKY-THERM (масло) : ~ 150˚C(300˚F)
Media Water , SkyTherm , Thermal Oil (SHELL THERMO OIL B,MOBIL THERM 603,BARREL THERM 200 etc)
Мощность насоса 0.5 кВт 1.0 кВт 1.5 кВт
Max. Pressure 0.35 МПа 0.55 МПа 0.65 МПа
Максимальная производительность (литров/минуту) 40 70 80
Мощность нагревателя 3.5 кВт 5 кВт 7 кВт
Емкость бака 15 литров 19 литров 26 литров
Cooling Type Indirect Coding Type(Plate heat exchanger for MP Series)
Температурный датчик PT 100 Ω
Дисплей Graphic LCD
Сигнализация Overload, Low Level, Overheat, Phase Detection, Abnormal Voltage & Temperature & Pressure,
Heater & Senser Brocken
BY PASS Inner By-pass (3/8")
Mold Purge Standard (One Touch Type)
Cooling Water Inlet 3/8" (10A) , Strainer & Ball Valve
Cooling Water Outlet 3/8" (10A)
Media Outlet 3/4" (20A)
Media Inlet 3/4" (20A)
Manifold 3/8" (10A) Ball Value, In/Outlet 4EA (Standard)
Filing 1" (25A)
Drain 1/2" (15A)
Габариты (Шир.xВыс.xДл.), мм 324x605(LP:580)x760 24x655x760 324x730x835



- Опция – сдвоенный термостат

СПЕЦИФИКАЦИЯ ТЕРМОСТАТОВ серии FOS-200

Model FOS-230MW(D) FOS-245MW(D) FOS-290MW(D)
Power AC220V/380V ±10% 50/60Hz , 3Phase
Temperature Control PID (±0.5)
Temperature Control Room Temp. ~140˚C (284˚F)
Supply Water Pressure 0.1MPa ~ 0.4MPa
Media Clean Water
Pump 0.5kW(0.5Kw×2) 0.75kW(0.75Kw×2) 1.5kW(1.5Kw×2)
Max. Pump Volume(ℓ/min) 30(60Hz) max 45(60Hz) max 90(60Hz) max
Max. Pump Pressure(MPa) 0.54(60Hz) max 0.60(60Hz) max 0.70(60Hz) max
HEATER 4.5kW(4.5Kw×2) 6kW(6Kw×2) 7kW(7Kw×2)
Cooling Type Direct Cooling
Temperature Sensor Type RTD(PT)Sensor
Display LCD DIGITAL pannel type
Alarm Overload, Low Level,Overheat, Phase Detection, Abnormal Voltage & Temperature & Pressure,
Heater & Sensor Broken
Mold Purge Manual & AIR SUCTION TYPE, STANDARD (Pressure Should be under 0.2MPa)
Cooling Water Inlet 15A (1/2")
Cooling Water Outlet 15A (1/2")
Media Outlet 15A (1/2") x 1EA 20A (3/4") x 1EA 25A (1") x 1EA
Media Inlet 15A (1/2") x 1EA 20A (3/4") x 1EA 25A (1") x 1EA
Manifold In(Standard) 10A (3/8") x 2EA 10A (3/8") x 4EA 10A (3/8") x 6EA
Manifold Out(Standard) 10A (3/8") x 2EA 10A (3/8") x 4EA 10A (3/8") x 6EA
Drain 15A (1/2") x 1EA
Dimension(WXLXH)mm 324 x850 x585 324 x850 x585 354 x1060 x685

- Double Zone is option.
- The temperature control precision is on the basis of our own testing data

СПЕЦИФИКАЦИЯ ТЕРМОСТАТОВ серии FOS-300

Model FOS-330MK FOS-345MK FOS-390MK FOS-330MW FOS-345MW FOS-390MW
Power AC220V/380V ±10% 50/60Hz , 3Phase AC220V/380V ±10% 50/60Hz , 3Phase
Temperature Control PID (±0.5) PID (±0.5)
Temperature Control Range SKY-THERM : 70˚C~160˚C,THERM OIL:70˚C~180˚C 50˚C~160˚C
Media SKY-THERM,THERM OIL Water
Media Fill Type Manual Automatic
Pump 0.5Kw 0.75Kw 1.5Kw 0.5Kw 0.75Kw 1.5Kw
Max. Pump Volume(ℓ/min) 0.54(60Hz) max 0.6(60Hz) max 0.58(60Hz) max 0.54(60Hz) max 0.6(60Hz) max 0.58(60Hz) max
Max. Pump Pressure(MPa) 30(60Hz) max 45(60Hz) max 90(60Hz) max 30(60Hz) max 45(60Hz) max 90(60Hz) max
HEATER (FRANGE) 4.5 Kw 6 Kw 6 Kw× 2 EA 4.5 Kw (4.5 Kw×2) 6 Kw (6 Kw×2) 6 Kw× 2 EA
Cooling Type Indirect Cooling Indirect Cooling
Temprerature Sensor Type RTD(PT)Sensor RTD(PT)Sensor
Display LCD display pannel type LCD display pannel type
Mold Purge STANDARD STANDARD
Alarm Overload, Low Level, Overheat, Phase Detection , Abnormal Voltage & Temperature & Pressure, Heater & Sensor Broken
Cooling Water Inlet 15A (1/2") 15A (1/2") 15A (1/2") 15A (1/2") 15A (1/2") 15A (1/2")
Cooling Water Outlet 15A (1/2") 15A (1/2") 15A (1/2") 15A (1/2") 15A (1/2") 15A (1/2")
Media Outlet 15A (1/2") x 1ea 20A (3/4") x 1ea 25A (1") x 1ea 15A (1/2") x 1ea 20A (3/4") x 1ea 25A (1") x 1ea
Media Inlet 15A (1/2") x 1ea 20A (3/4") x 1ea 25A (1") x 1ea 15A (1/2") x 1ea 20A (3/4") x 1ea 25A (1") x 1ea
Manifold In(Standard) 10A (3/8") x 2ea 10A (3/8") x 4ea 10A (3/8") x 6ea 10A (3/8") x 2ea 10A (3/8") x 4ea 10A (3/8") x 6ea
Manifold Out(Standard) 10A (3/8") x 2ea 10A (3/8") x 4ea 10A (3/8") x 6ea 10A (3/8") x 2ea 10A (3/8") x 4ea 10A (3/8") x 6ea



- Double Zone is option.
- The temperature control precision is on the basis of our own testing data.

СПЕЦИФИКАЦИЯ ТЕРМОСТАТОВ серии FOS-2000

Model FOS-2090MW FOS-2160MW FOS-2240MW FOS-2430MW
Power AC220V/380V ±10 50/60Hz , 3Phase
Temperature Control PID (±0.5)
Temperature Range Room Temp. ~120˚C
Supply Water Pressure 0.1MPa ~ 0.2MPa
Media Clean Water
AIR VENT Type AUTO AIR VENT
Pump 0.55kW 1.1kW 2.2kW 3.0kW
Max. Pump Volume(ℓ/min) 5.4(60Hz) max 10(60Hz) max 14.5(60Hz) max 26(60Hz) max
Max. Pump Pressure(MPa) 0.4(60Hz) max 0.4(60Hz) max 0.4(60Hz) max 0.4(60Hz) max
HEATER 9 Kw 12 Kw 15 Kw 20 Kw
Cooling Type Direct Cooling
SOLENOED Valve(Standard) PT 1/2", HPS 154 PT3/4",HPS 206
SOLENOED Valve(Option) PT3/4",HPS 206 PT1",HPS 2510
Temperature Sensor  PT 100Ω
Display 7 Segment LED
Alarm Overload, Low Level, Overheat
Air Purge MANUAL & AIR SUCTION TYPE, STANDARD(Pressure should be under 0.2MPa)
Cooling Water Inlet 15A (1/2") 20A (3/4")
Cooling Water Outlet 15A (1/2") 20A (3/4")
Media Outlet 25A (1") x 1EA 25A (1") x 1EA 40A (1 1/2") x 1EA 40A (1 1/2") x 1EA
Media Inlet 25A (1") x 1EA 25A (1") x 1EA 40A (1 1/2") x 1EA 40A (1 1/2") x 1EA
Manifold In(Standard) 10A (3/8") x 6EA 10A (3/8") x 8EA 10A (3/8") x 10EA 10A (3/8") x 14EA
Manifold Out(Standard) 10A (3/8") x 6EA 10A (3/8") x 8EA 10A (3/8") x 10EA 10A (3/8") x 14EA
Drain 15A (1/2") x 1EA

- The temperature control precision is on the basis of our own testing data.

WOOJIN SELEX Co. Ltd.
