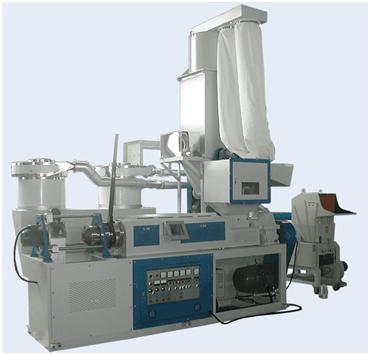

Гранулятор с воздушным охлаждением гранул YF-DIY-75AV

Основными преимуществами гранулятора с воздушным охлаждением гранул являются:
1. отсутствие необходимости организовывать водяной замкнутый цикл и, как следствие, снижение затрат на потребление воды и переферийное оборудование;
2. компактный дизайн и отсутствие особых требований к помещению.

Недостатком является низкая производительность в сравнении с грануляторами, использующими водяное охлаждение.

СПЕЦИФИКАЦИЯ И КОМПЛЕКТАЦИЯ

Модель YF-DIY-75AV
Для отходов ПНД и ПВД
Диаметр шнека 75 мм
Производительность 60-70 кг/час
Редуктор
Одноступенчатый редуктор для переменной скорости вращения
Приводная шестерня постоянного зацепления
Конструкционный материал шестерен (упрочняющая обработка и шлифовка зубьев) SCM-21
Охлаждение с теплообменником для смазывающего масла
Приводной электродвигатель переменного тока с инвертором 15 кВт
Шнек
Диаметр 75 мм
Отношение длины шнека к его диаметру 20 : 1
Шнек изготовлен из твёрдого сплава SCM-4: нитридная термообработка, полировка и хромирование
Скорость вращения шнека 70-90 об/мин
Цилиндр экструдера
Цилиндр экструдера изготовлен из твёрдого сплава SACM-645 с нитридной термообработкой и полировкой
Число зон нагрева 2
Число зон охлаждения (вентиляторы) 2
Мощность нагревателей 6 кВт
Зона дегазации для переработки пленки с печатью (вакуум-насос в поставку не включен)
Устройство замены фильтра шиберного типа
Ручной тип с большеразмерным держателем
Диаметр фильтра 120 мм
Автоматический термоконтроллер 1 зона
Мощность нагревателей 4,6 кВт
Экструзионная головка со встроенной резкой фильерного типа
Материала головки – инструментальная сталь SKD-11
Число отверстий 30
Диаметр отверстий, мм 2.5 - 2.8
Автоматический термоконтроллер 1
Мощность нагревателей 4 кВт
Число обрезных ножей 2 или 4
Материал обрезных ножей – инструментальная сталь SK-5
Электродвигатель гранулятора с инвертором для контроля скорости 750 Вт
Сопловой распылитель воды для охлаждения гранул
1-й вентилятор транспортировки гранул
Мощность вентилятора 2.25 кВт
Производительность транспортировки 200 кг/час
Охлаждающий резервуар (циклон)
Материал – нержавеющая сталь SUS-304
Емкость 300 кг
2-й вентилятор транспортировки гранул
Мощность вентилятора 2.25 кВт
Производительность транспортировки 200 кг/час
Накопительный резервуар
Материал – нержавеющая сталь SUS-304
Емкость 300 кг
Панель управления

ОПЦИИ

Технологическая цепочка
Дробилка мощностью 5,6 кВт
Вентилятор 2,25 кВт
Конвейерная труба для подачи измельченного материала в бункер экструдера
Резервуар (циклон; после измельчения материал попадает в этот резервуар)
Мешок-пылесборник 2 шт.
Окно для наблюдения за уровнем отходов
Внутренняя принудительная шнековая подача измельченных отходов в бункер экструдера
Принудительная подача отходов в зону загрузки экструдера с помощью пневмоцилиндра

СХЕМА РАБОТЫ
