Данные серии систем сушки полимеров относится к индивидуальным системам. Основная особенность — осушка 1-2 материалов в отличие от централизованных систем сушки полимеров. Доступно несколько типов исполнения (различных по установке сушильного бункера) и серий индивидуальных систем сушки полимеров.
Типология компактных систем сушки полимеров
1. Генератор без бункера
Отдельный генератор для производства сухого воздуха без сушильного бункера. Доступно два варианта — с нагревателем для осушенного воздуха и без него.
2. Установка сушильного бункера на ТПА
Сушильный бункер устанавливается на термопластавтомате, генератор сухого воздуха находится рядом с термопластавтоматом.
3. Моноблок с установкой на термопластавтомате
Сушильный бункер и генератор монтируются на единой платформе, которая устанавливается на ТПА. Данное решение доступно для серий с небольшой производительностью из-за ограничений по весу.

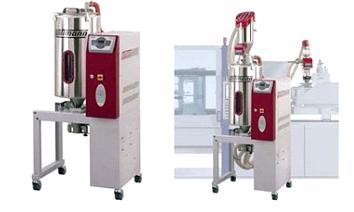

4. Мобильная платформа
Передвижной моноблок для сушки полимеров. Рассчитан на один материал.

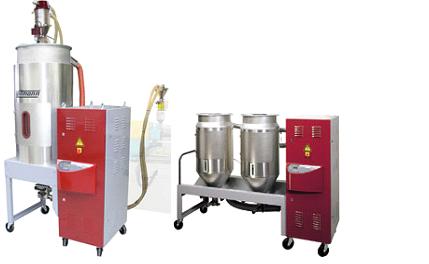

5. Мобильная платформа с двумя сушильными бункерами
Передвижной моноблок для сушки полимеров. Рассчитан на два материал.
6. Комплексная поставка — серия PDC
PDC — Portable Drying Conveyors — мобильная платформа для сушки материала включающая в себя дополнительные компоненты для автоматической работы, такие как:
- автозагрузчик для сушильного бункера
- автозагрузчик для термопластавтомата
- насос для генерации вакууму в система подачи сырья
- все необходимые соединительные шланги
Примечание: для всех серий, кроме PDC для загрузки сырья в сушильный бункер, либо для выгрузки осушенного материала требуются либо доукомплектация системы внешними загрузчиками, либо данные операции осуществляются вручную. Можно использовать как автозагрузчики Wittmann так и других производителей.
Серии компактных систем сушки полимеров:
В нашем модельном ряду присутствуют несколько серий для сушки полимеров. Основное отличие между ними заключается в производительности по сухому воздуху и типу.
Серия ES-40 — системы сушки с одной емкостью c влагопоглотителем
Системы сушки полимеров серии DRYMAX ES-40 имеют одну емкость с влагопоглотителем. Сушка полимера осуществляется в периодическом режиме. За циклом осушки воздуха следует цикл регенерации влагопоглотителя.
Основные функции:
- Для сушки полимерных гранул
- Одна емкость для влагопоглотителя
- Вентилятор с боковыми лопастями
Постоянный поток воздуха даже при изменении условий в бункере (поступление/выгрузка сырья) - Функция SmartReg
Оптимизация времени регенерации и охлаждения емкости с влагопоглотителем - Функция защиты полимера при его сушке
Для избежание пересушивания материала и его термической деструкции температура сушки полимера снижается в моменты простоя оборудования. - Датчик потока воздуха для режима регенерации
Для экономии электроэнергии используется режим для наиболее быстрого осушивания влагопоглотителя в режиме регенерации.
Основные характеристики систем сушки полимеров ES-40:
- Минимальная температура точки росы: -40оС
- Объемы бункеров от 30 до 150 литров
- Производительность по сухому воздуху 30 м3/час (цикличная работа)
- Минимальная температура осушенного воздуха: 80оС
- Максимальная температура осушенного воздуха: 130оC (с опцией высокотемпературное исполнение — 180оС)

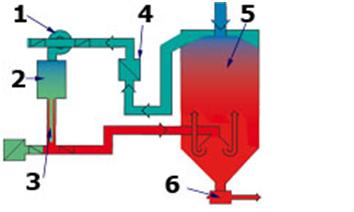

Схема работы систем сушки полимеров серии ES
Воздух засасывается насосом (1) через микрофильтр (4). В емкости с влагопоглотителем (2) воздух осушивается и поступает в бункер с материалом (5). Стадия регенерации влагопоглотителя осуществляется с помощью нагретого воздуха, который нагревается при помощи нагревателя (3). Осушенное сырье выгружается через клапан (6) к которому подключается линия подачи сырья на термопластавтомат или другое оборудование.
В сушильный бункер сырье может засыпаться в ручную либо при помощи внешнего загрузчика. Модели с индексом PDC имеют собственный загрузчик.
Серии D-30, 60, 100 — системы сушки полимеров с двумя емкостью для влагопоглотителя
Системы сушки полимеров серий D-30, 60, 100 (индекс в названии указывает на производительность по сухому воздуху в м3/час) имеют генератор с двумя емкостями для влагопоглотителя. Это обеспечивает постоянный режим сушки полимера. Пока одна емкость находится в работе, вторая находится в режиме регенерации влагопоглотителя горячим воздухом. Еще одно преимущество — при регенерации влагопоглотителя на последней стадии используется осушенный воздух со второй емкости. В результате степень регенерации влагопоглотителя выше чем у серии сушек полимеров ES-40, а минимальная точка росы достигает -60оС.
Основные функции:
- Для сушки полимерных гранул
- Непрерывная сушка
Две емкости для влагопоглотителя, пока одна находится в работе, вторая емкость проходит цикл регенерации - Вентилятор с боковыми лопастями
Постоянный поток воздуха даже при изменении условий в бункере (поступление/выгрузка сырья) - Функция SmartReg
Оптимизация времени регенерации и охлаждения емкости с влагопоглотителем - Функция защиты полимера при его сушке
Для избежание пересушивания материала и его термической деструкции температура сушки полимера снижается в моменты простоя оборудования. - Датчик потока воздуха для режима регенерации
Для экономии электроэнергии используется режим для наиболее быстрого осушивания влагопоглотителя в режиме регенерации.
Основные характеристики:
- Минимальная температура точки росы: -60оС (-40оС для серии D30)
- Объемы бункеров от 30 до 400 литров
- Производительность по сухому воздуху 30, 60, 100 м3/час
- Минимальная температура осушенного воздуха: 80оС
- Максимальная температура осушенного воздуха: 130оC (с опцией высокотемпературное исполнение — 180оС)
Схема работы систем сушки полимеров серий D-30, 60, 100
Воздух засасывается насосом (2) через микрофильтр (1). При помощи клапана (3) выбирается в какой емкости с влагопоглотителем будет вестись осушка воздуха. Согласно схеме в работе находится емкость (4), а вторая емкость (7) находится в цикле регенерации, в нее подается воздух нагретый нагревателем (6).
Осушенный воздух поступает в бункер (10) для сушки полимера, нагреем производится нагревателем (8) до нужной температуры. Осушенное сырье выгружается через клапан (9) к которому подключается линия подачи сырья на термопластавтомат или другое оборудование.
В сушильный бункер сырье может засыпаться в ручную либо при помощи внешнего загрузчика. Модели с индексом PDC имеют собственный загрузчик.
Сушильные бункера
В компактных системах сушки используются сушильные бункеры одного типа, но разных размеров.
Основные особенности сушильных бункеров:
- Нержавеющая сталь
- Смотровое окно
- Крышка на шарнирах или дверь (для сушильных бункеров от 100 до 400л) для удобного и быстрого доступа (опция)
- Ручная задвижка для легкого обора проб и выгрузки материала
